Description
Ciepłomierz kompaktowy ELF 2 DN20 Qp=2,5 m3/h przeznaczony do pomiaru ciepła o temperaturze do 90°C.
Ciepłomierz kompaktowy, wyposażony w wysokiej klasy licznik ciepła z przetwornikiem przepływu klasy 2 z elektronicznym odczytem obrotów wirnika,
a także z archiwizacją wielu danych pomiarowych, charakteryzujący się nowoczesnym wzornictwem.
Ciepłomierz przeznaczony jest do pomiaru zużycia energii cieplnej pobieranej z sieci cieplnych przez niewielkie obiekty mieszkalne lub biurowe.
Czynnik grzewczy o temperaturze do 90°C przy maksymalnym ciśnieniu roboczym do 16 bar (PN 16).
Zabudowa w przewodach (rurociągach) poziomych (H) z liczydłem skierowanym ku górze lub przewodach pionowych (V).
Parametry:
- Przepływ nominalny: 2,5 m3/h
- Średnica przepływu: DN20 (3/4″)
- Gwint przyłączeniowy: 1″
- Długość przetwornika: 130mm
Ciepłomierz standardowo ustawiony w GJ.

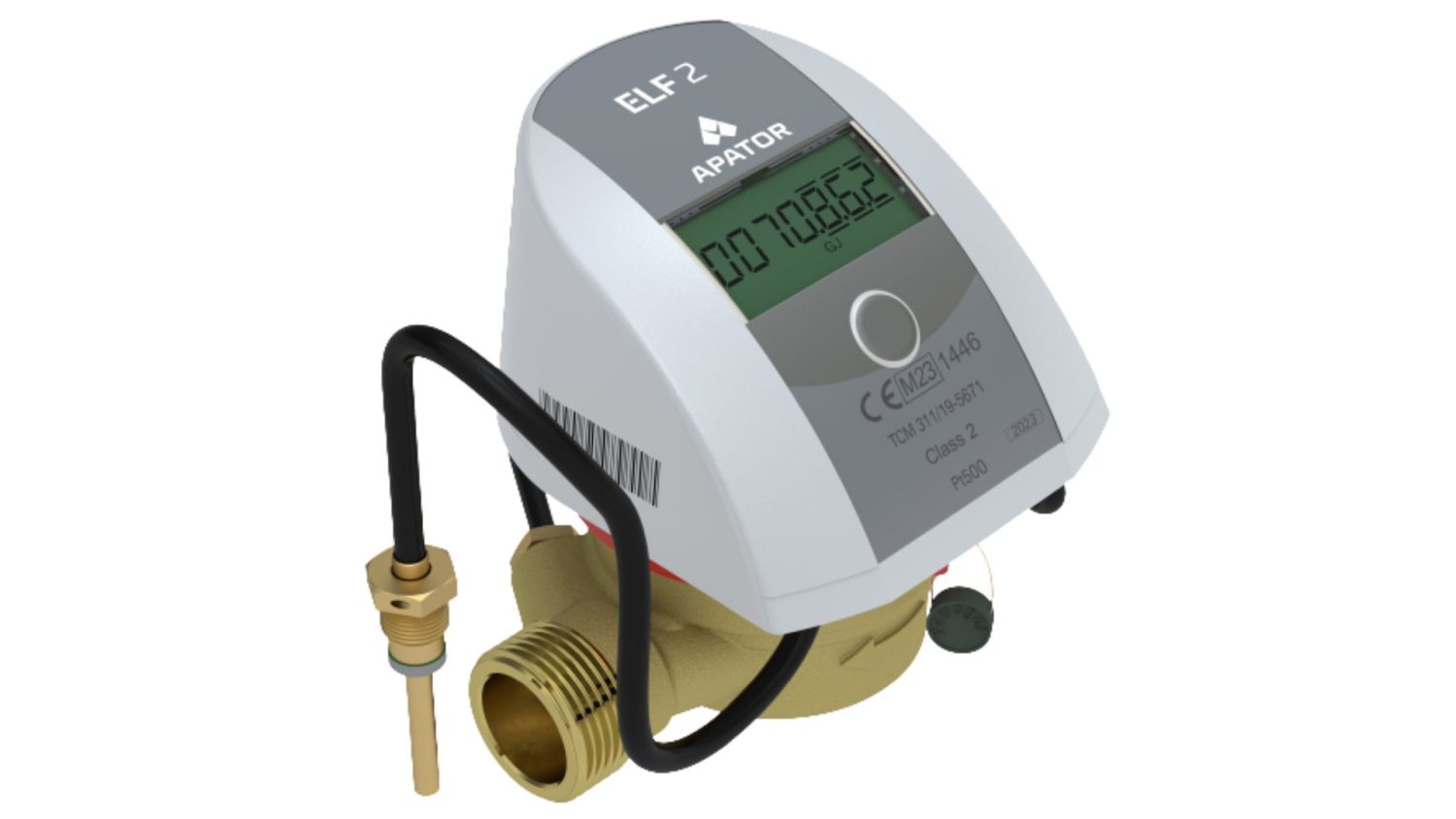

Elf 2 to najnowsza generacja wysokiej klasy kompaktowych precyzyjnych liczników Elf opartych na jednostrumieniowych mechanicznych przetwornikach przepływu
w drugiej klasie dokładności wg PN-EN 1434.
Licznik przeznaczony jest do pracy w instalacjach ogrzewania/chłodzenia ( na zamówienie), w budynkach mieszkalnych, biurowych, użytkowych, apartamentach itp.
Bogate możliwości komunikacyjne ( na zamówienie) zapewniają pracę licznika w systemach automatyki budynkowej,
w systemach odczytów bezprzewodowych objazdowych i stacjonarnych:
- M-Bus z 4 wejściami impulsowymi
- M-Bus z 2 wejściami impulsowymi i 1 wyjściem impulsowym
- RS485 z zaimplementowanym protokołem Modbus
- Radiowy Wireless M-Bus OMS z 2 wejściami impulsowymi
- Serwisowy (konfiguracyjny) – USB
Posiada pełną zgodność z wytycznymi WELMEC 7.2. gwarantując tym samym bezpieczeństwo oprogramowania przyrządu pomiarowego.
- Małe wymiary, możliwość zabudowy poziomej lub pionowej oraz obrotowy wyświetlacz dają możliwość montażu i wygodnego odczytu w każdych warunkach
- Wysoka dokładność pomiaru, dynamika pomiaru 1:100, stabilność parametrów metrologicznych gwarantują prawidłowe, precyzyjne rozliczanie zużytej energii
- Możliwość pracy w instalacjach ogrzewania, chłodzenia ( na zamówienie) lub ogrzewania/chłodzenia ( na zamówienie)
- Wykonania z różnymi przepływami nominalnymi 2,5 lub na zamówienie 0,6, 1,0; 1,5; m3/h i średnicami DN20, lub na zamówienie DN15 zapewniające optymalny dobór do opomiarowania pomieszczeń
- Dynamiczny okres pomiaru temperatury i integracji 2-6 s umożliwia prawidłowe naliczanie energii nawet przy krótkotrwałych przepływach – idealny do pracy w węzłach mieszkaniowych (logotermach)
- Zasilanie bateryjne zapewniające pracę liczników 6 lub na zamówienie 12 lat
- Wymienne moduły komunikacyjne ( na zamówienie) zapewniające pracę w systemach odczytowych, automatyki budynkowej oraz umożliwiające podłączenie do Elf 2 nawet 4 innych liczników z wyjściem impulsowym (wodomierzy, liczników prądu)
- Bogate możliwości archiwizacji danych pomiarowych w nieulotnej pamięci: rejestry minutowe (15 -1440 min), godzinne, dobowe, miesięczne i roczne zapewniają bezpieczne przechowywanie danych pomiarowych i możliwość pełnej analizy pracy licznika
- Możliwość odczytów rejestrów archiwalnych i dostosowywania konfiguracji liczników do indywidualnych potrzeb za pomocą dedykowanego oprogramowania

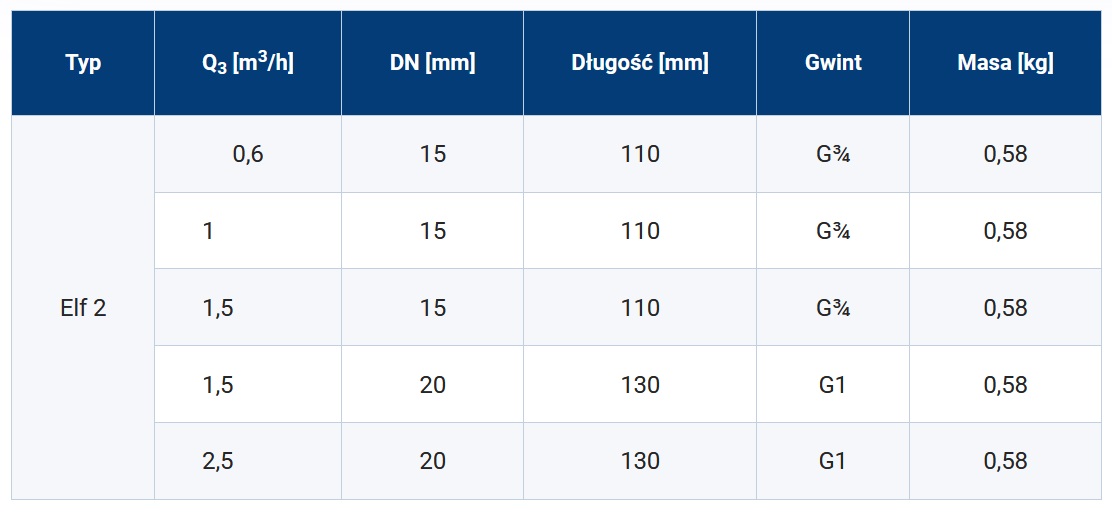

Dane Techniczne:
